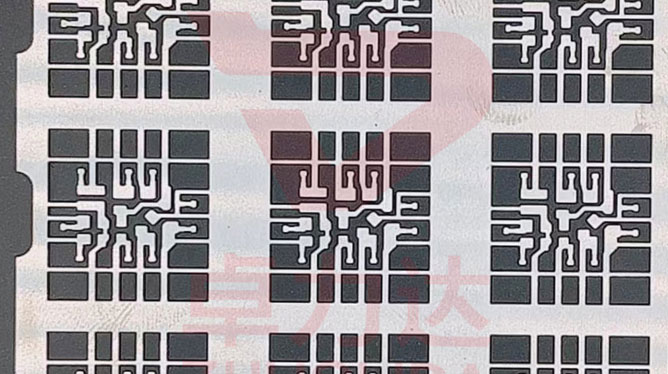

半導體引線框架刻蝕加工流程是一個復雜且精細的過程，其大致步驟如下：
1. 材料準備：首先需要準備適量的半導體引線框架需要刻蝕的材料，通常為金屬或合金等，如4J42、4J29等。同時，為了確保半導體引線框架刻蝕加工的精度和效果，需要對待刻蝕加工表面進行清潔處理，以去除表面的污漬和氧化物。
2. 涂覆抗蝕劑：在引線框架刻蝕加工之前，需要在引線框架表面涂覆一層抗蝕劑，以保護不需要被刻蝕加工的部分。抗蝕劑的選擇應根據具體的材料和刻蝕要求而定。
3. 圖形轉移：將需要半導體引線框架刻蝕的圖形通過光刻技術轉移到金屬引線框架材質上。這一步驟需要使用光刻膠等材料，利用曝光機并在特定的光照條件下進行曝光處理。
4. 刻蝕處理：將圖形轉移到引線框架后，可以開始進行刻蝕處理。根據不同的工藝要求，可以選擇干法刻蝕或濕法刻蝕。干法刻蝕主要利用等離子體進行刻蝕，具有高精度、高速度的特點；濕法刻蝕則利用化學溶液進行刻蝕，具有成本低、操作簡單的優點。
5. 去膠處理：在半導體引線框架刻蝕完成后，需要去除表面殘留的光刻膠和抗蝕劑。這一步驟通常使用特定的溶劑進行溶解去除。
6. 后處理：去膠處理完成后，需要進行一些后續處理，如清洗、烘干等，以恢復引線框架的原始狀態。
關于半導體引線框架刻蝕加工的精度問題，其精度主要受到以下因素的影響：
1. 設備精度：刻蝕設備的精度對加工精度有著至關重要的影響。設備的機械誤差、定位誤差以及控制系統誤差等都可能影響到最終的刻蝕精度。
2. 材料性能：引線框架材料的物理和化學性能也會對刻蝕精度產生影響。例如，材料的硬度、韌性以及抗蝕劑的選型等都可能影響刻蝕的效果和精度。
3. 工藝參數：刻蝕工藝參數的選擇對加工精度有很大影響。例如，刻蝕時間、氣體流量、溶液濃度等參數都會影響到刻蝕的深度和輪廓。
4. 環境因素：環境溫度、濕度和清潔度等也會對半導體引線框架刻蝕加工的精度產生影響。因此，需要在穩定的工藝環境下進行刻蝕加工。
為了提高刻蝕加工的精度，可以采取以下措施：
1. 選擇高精度的刻蝕設備，并定期進行設備維護和校準，以確保設備的穩定性和精度。
2. 根據具體的材料和工藝要求選擇合適的抗蝕劑和工藝參數，并進行嚴格的工藝控制。
3. 在刻蝕加工之前，對待加工表面進行嚴格的清潔處理，以減少污染和雜質對刻蝕的影響。
4. 保持穩定的工藝環境，如溫度、濕度和清潔度等，以減少環境因素對刻蝕加工的影響。
5. 定期進行質量檢測和控制，及時發現和處理問題，以確保最終產品的質量和精度符合要求。
綜上所述，半導體引線框架刻蝕加工是一個復雜且精細的過程，需要經過多個步驟和環節。為了提高加工精度，需要從設備、材料、工藝參數和環境等多個方面進行控制和管理。同時，嚴格的品質檢測和控制也是保證最終產品質量的重要手段。
