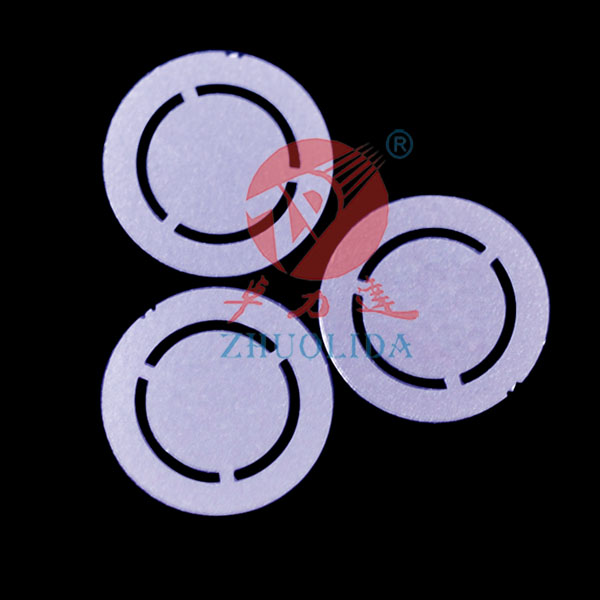

超薄墊片刻蝕加工是一種先進的微電子制造技術，主要用于制備超薄、高精度的金屬墊片。墊片作為微電子器件中的關鍵組成部分，其質量直接影響到整個器件的性能和可靠性。本文將從超薄墊片的定義、刻蝕加工的原理、工藝流程、關鍵參數及發展趨勢等方面展開論述。
一、超薄墊片的定義及作用
超薄墊片，顧名思義，是指厚度極小的墊片。其厚度一般在幾十納米到幾微米之間，具有很高的比表面積和優異的物理、化學性能。在微電子器件中，超薄墊片主要起到以下作用：
1. 電絕緣：在微電子器件中，不同金屬層之間需要實現電絕緣，以防止短路。超薄墊片具有良好的電絕緣性能，能有效隔離不同金屬層。
2. 機械支撐：超薄墊片具有一定的機械強度，能為微電子器件提供穩定的機械支撐，保證器件在加工和使用過程中不易損壞。
3. 熱傳導：超薄墊片具有優異的熱傳導性能，有利于微電子器件在工作過程中產生的熱量快速散發，提高器件的穩定性和可靠性。
二、超薄墊片刻蝕加工原理
超薄墊片刻蝕加工主要采用光刻、蝕刻等技術，將金屬薄膜加工成所需形狀和尺寸的墊片。其基本原理如下：
1. 光刻：在金屬薄膜表面涂覆光刻膠，通過紫外光曝光、顯影等過程，形成具有一定圖案的光刻膠層。
2. 蝕刻：將金屬薄膜暴露在蝕刻液中，利用化學反應或物理作用，去除未被光刻膠保護的金屬部分，從而形成所需形狀的墊片。
3. 去膠：完成蝕刻過程后，去除光刻膠層，露出加工好的超薄墊片。
三、超薄墊片刻蝕加工工藝流程
超薄墊片刻蝕加工的工藝流程主要包括以下步驟：
1. 金屬薄膜制備：采用物理氣相沉積（PVD）等方法，在基底表面沉積一定厚度的金屬薄膜。
2. 光刻：在金屬薄膜表面涂覆光刻膠，進行紫外光曝光、顯影，形成光刻膠層。
3. 蝕刻：將金屬薄膜暴露在蝕刻液中，進行刻蝕加工。
4. 去膠：采用溶劑或等離子體等方法，去除光刻膠層。
5. 清洗：用去離子水、酒精等清洗劑，去除殘留的蝕刻液和光刻膠，保證超薄墊片的清潔。
6. 檢驗：采用光學顯微鏡、掃描電子顯微鏡（SEM）等設備，對超薄墊片進行檢驗，確保其質量符合要求。
四、超薄墊片刻蝕加工關鍵參數
超薄墊片刻蝕加工的關鍵參數包括：
1. 金屬薄膜厚度：影響墊片的機械性能和電絕緣性能。
2. 光刻膠厚度：影響刻蝕過程中的側蝕程度和墊片的形狀精度。
3. 蝕刻速率：影響墊片的加工效率和形狀精度。
4. 蝕刻液選擇：應根據金屬薄膜的材質選擇合適的蝕刻液，以保證刻蝕效果。
5. 溫度和濕度：影響蝕刻液的性能和刻蝕速率。
五、超薄墊片刻蝕加工發展趨勢
隨著微電子技術的不斷發展，超薄墊片刻蝕加工技術也將不斷進步，發展趨勢如下：
1. 高精度：提高光刻和蝕刻技術，實現更高精度的超薄墊片加工。
2. 高效率：優化工藝流程，提高生產效率。
3. 綠色環保：采用環保型蝕刻液，減少對環境的影響。
4. 新材料應用：研究新型金屬材料，以滿足不同應用場景的需求。
總之，超薄墊片刻蝕加工技術在微電子制造領域具有重要應用價值。通過不斷優化工藝參數和發展新技術，有望為微電子器件的微型化、高性能化提供有力支持。
