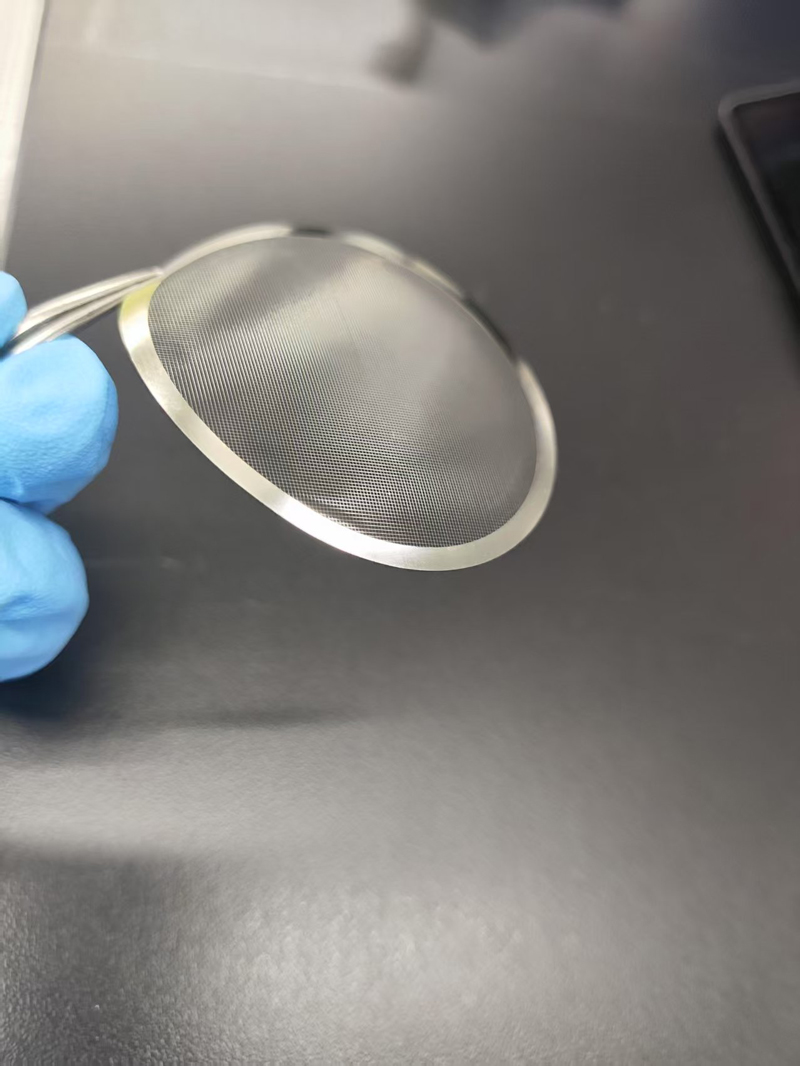

精密電鑄加工是一種利用電化學原理，通過金屬離子沉積在芯模表面形成高精度金屬零件的特種加工技術。其核心在于通過精確控制電鑄參數，復制芯模的微細結構，最終獲得復雜、精密且具有特定功能的金屬部件。以下是對該技術的系統解析：
**1. 基本原理**
- **電化學沉積**：在電解液中，陽極金屬（如鎳、銅等）溶解為離子，在陰極（芯模）表面還原沉積，形成與芯模形狀相反的金屬層。
- **復制精度**：可達到亞微米級精度，表面粗糙度Ra＜0.1μm，適合微細結構（如微齒輪、光學模具等）的復制。
**2. 關鍵工藝流程**
1. **芯模制備**
- 材料：常用鋁、不銹鋼或光刻膠（LIGA技術）。
- 表面處理：拋光至鏡面（Ra≤0.02μm），必要時鍍鉻以提高脫模性。
2. **導電化處理**
- 非金屬芯模需化學鍍銀或濺射導電層。
3. **電鑄沉積**
- **溶液控制**：如鎳電鑄采用氨基磺酸鎳溶液（Ni2?濃度80-120g/L，pH 3.5-4.5，溫度50-60℃）。
- **參數優化**：電流密度1-10A/dm2，脈沖電源可減少內應力，提高致密度。
4. **脫模與后處理**
- 機械/化學脫模后，可能需熱處理（如200-300℃去應力）或精密機加工修正。
**3. 技術優勢**
- **高精度**：可復制納米級特征（如MEMS器件）。
- **復雜結構**：一體化成型深腔、微孔等（如噴墨打印機噴嘴）。
- **材料多樣性**：鎳（高強度）、銅（高導熱）、金銀（電子觸點）等。
**4. 典型應用領域**
| **行業** | **應用案例** | **精度要求** |
|----------------|-------------------------------------|---------------------------|
| **航空航天** | 渦輪葉片冷卻孔模具 | 孔徑±2μm，深寬比10:1 |
| **電子** | IC引線框架、連接器 | 厚度公差±1μm |
| **醫療器械** | 微型手術器械、血管支架模具 | 表面Ra≤0.05μm |
| **光學** | 非球面鏡模芯、衍射光學元件 | 形狀誤差＜λ/10（λ=633nm） |
**5. 技術挑戰與對策**
- **內應力控制**：
- 問題：沉積應力導致零件翹曲。
- 解決：添加應力調節劑（如糖精）或采用脈沖電鑄。
- **沉積速率**：
- 低速沉積（如20μm/h）保證質量，高速（＞100μm/h）需優化溶液對流。
- **脫模損傷**：
- 使用低黏附力涂層（如PTFE）或可溶性芯模（如鋁合金堿溶）。
**6. 前沿發展**
- **復合電鑄**：共沉積納米顆粒（如SiC）增強力學性能。
- **3D打印+電鑄**：打印樹脂芯模，電鑄后溶解樹脂，實現復雜中空結構。
- **微細電鑄**：結合光刻技術制造微機電系統（MEMS）。
**7. 與電鍍的區別**
| **特征** | **精密電鑄** | **電鍍** |
|----------------|----------------------------|---------------------------|
| 目的 | 制造獨立零件 | 表面改性/防護 |
| 厚度 | 0.1-10mm | 0.001-0.1mm |
| 脫模 | 需分離芯模 | 與基體永久結合 |
精密電鑄加工是高端制造不可替代的技術，尤其在微納器件和超精密模具領域。隨著智能化控制（如AI參數優化）和新型材料的應用，其精度和效率將進一步提升。
在線咨詢
電話聯系
